京都　吊り足場

お疲れ様です。

京都三条大橋より、吊り足場組立をしていきます。

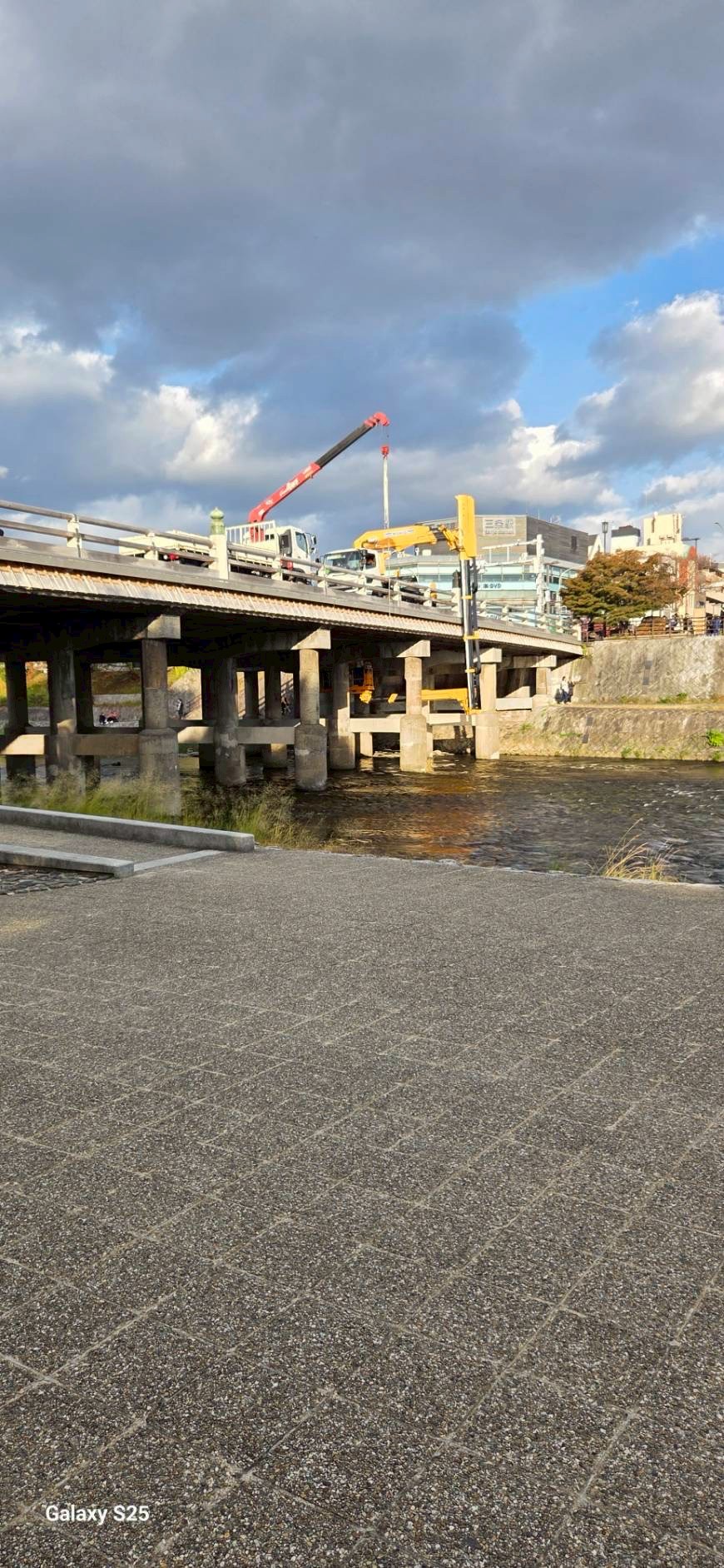

右側の写真を見て頂くとおわかりだと思いますが

橋脚下のパネルの解体から！！！

それを高所作業車で受けユニック車で回収

以外に簡単に見えますがパネル解体だけでも大分と神経使います。

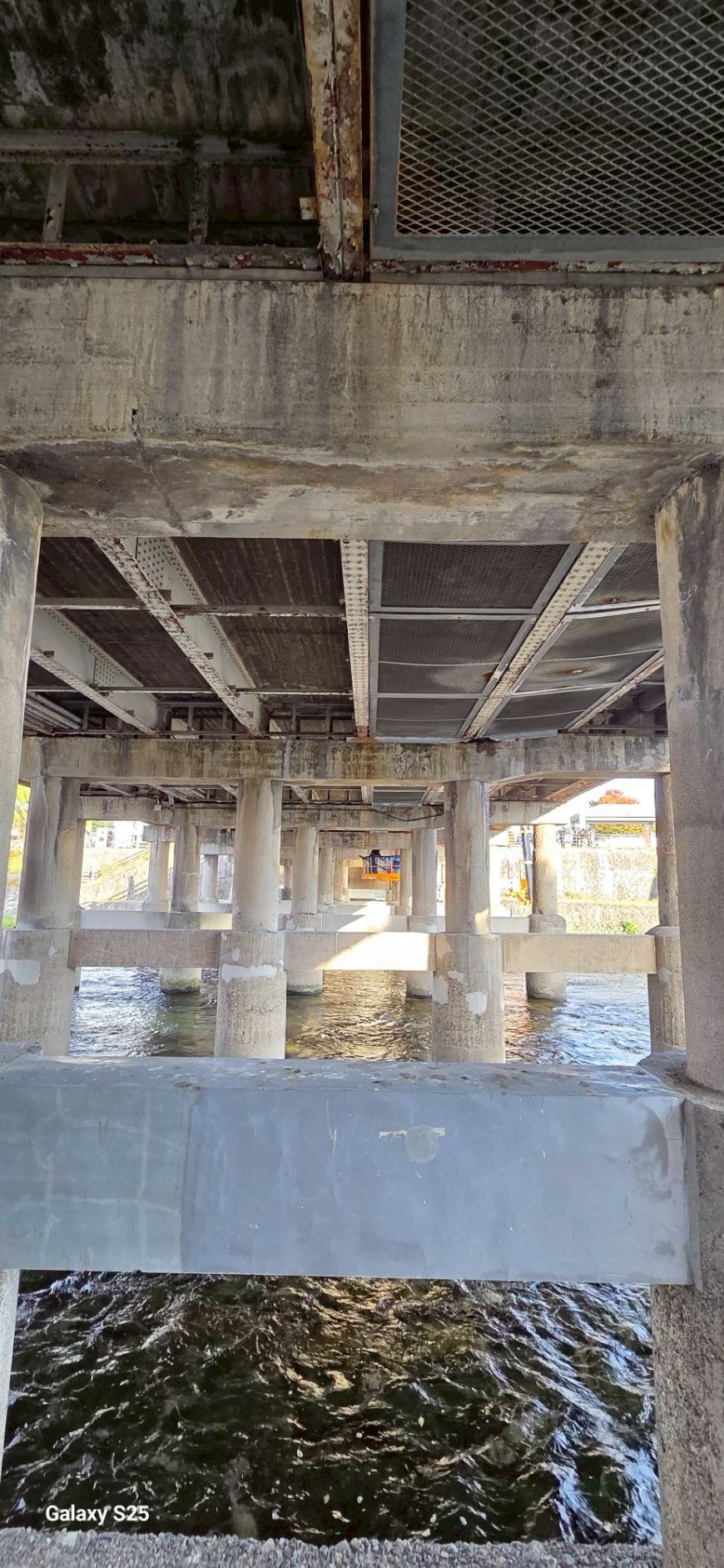

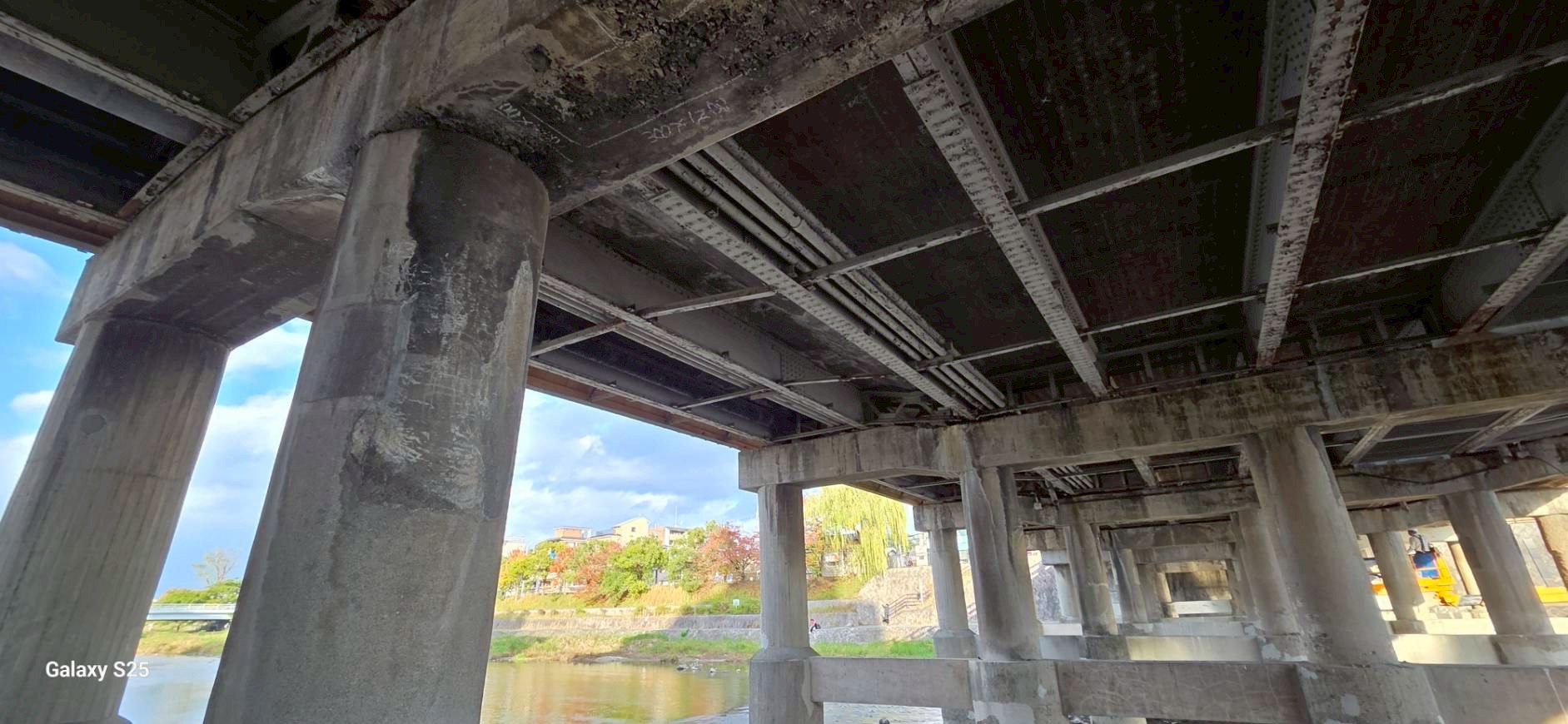

パネルが解体された状態がこちらの写真になります。





次は単管や吊りチェーンを使い、組立作業に入ります。

このブログを閲覧されている方は知っている方が大半だと思いますが

簡単にどの様にチェーンを吊るのかを説明していきます！！

まずは画像を御覧ください。

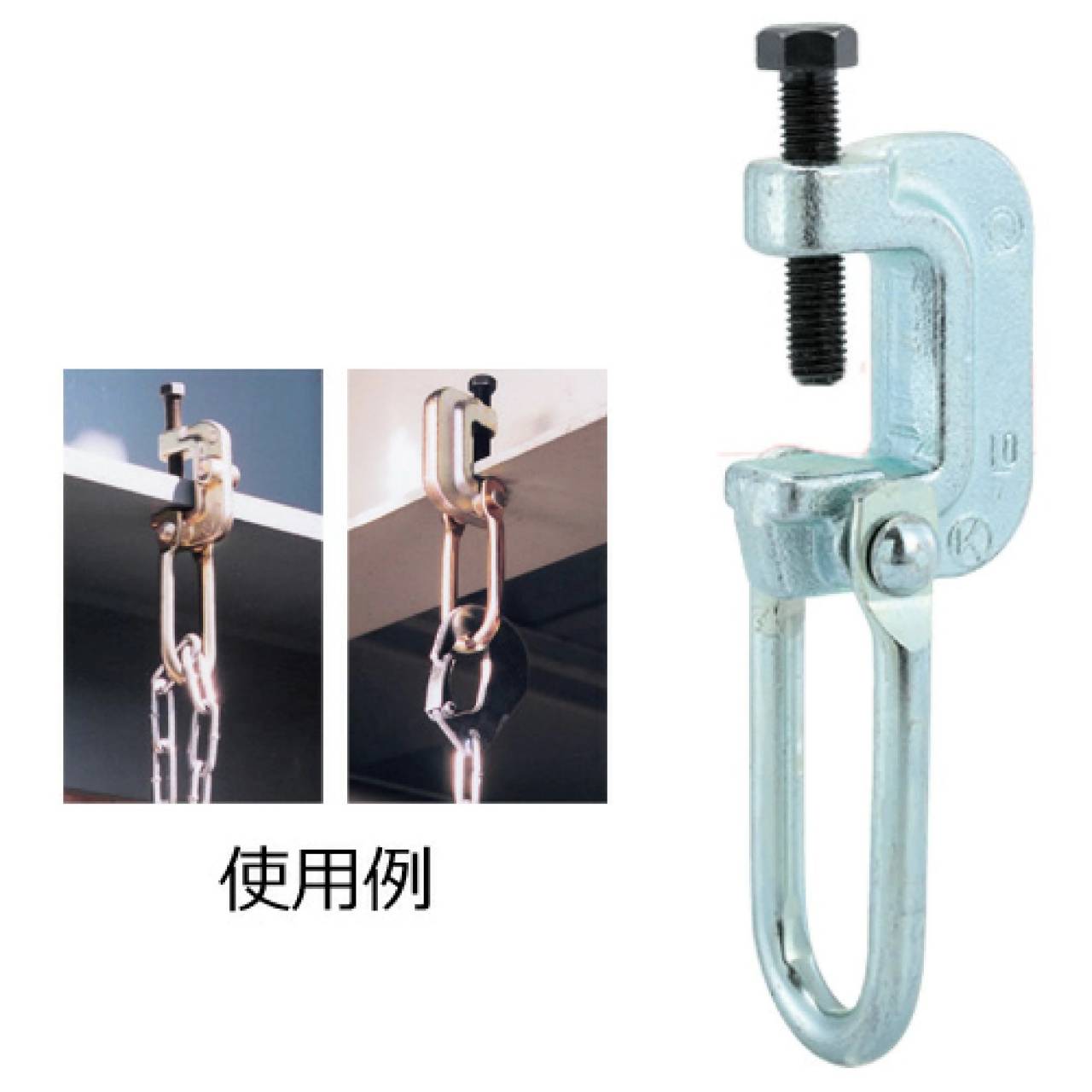

左の画像の様に、鉄骨にチェーンクランプを取り付けU字金具部分にチェーンを通し、垂らしていきます。

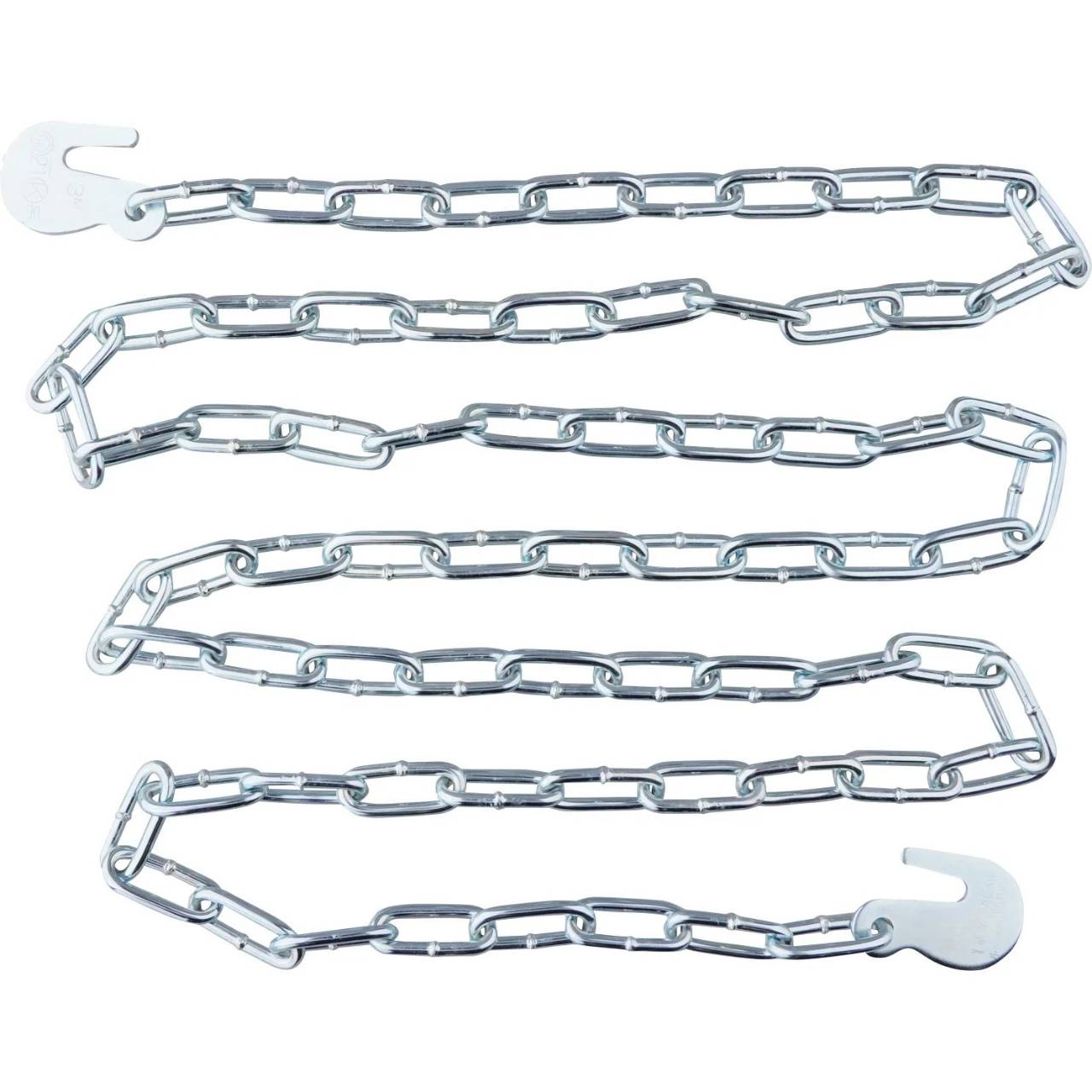

特長



破断荷重：フックチェーン 17.6kN(1,800kgf)以上
耐久試験基準 7.8kN(800kgf)以上
許容重量(労働安全衛生規則) 1本吊り 240kg ループ吊り 430kg
生産物賠償責任保険付で安心です。
取付はやさしく、外れにくいフックを採用。
材質・製造工程は万全を期しています。
全数耐力試験の実施と抜き取りによる破断・伸び試験を行っています。
仮設工業会認定第一号の足場吊りチェーンです。

※足場吊りチェーンは、作業者が高所で作業を行うために組み立てられた仮設作業床・作業通路を吊ることを主目的としたものです。
足場吊りチェーンで鋼材等、物を吊り上げる玉掛作業には使用しないでください。

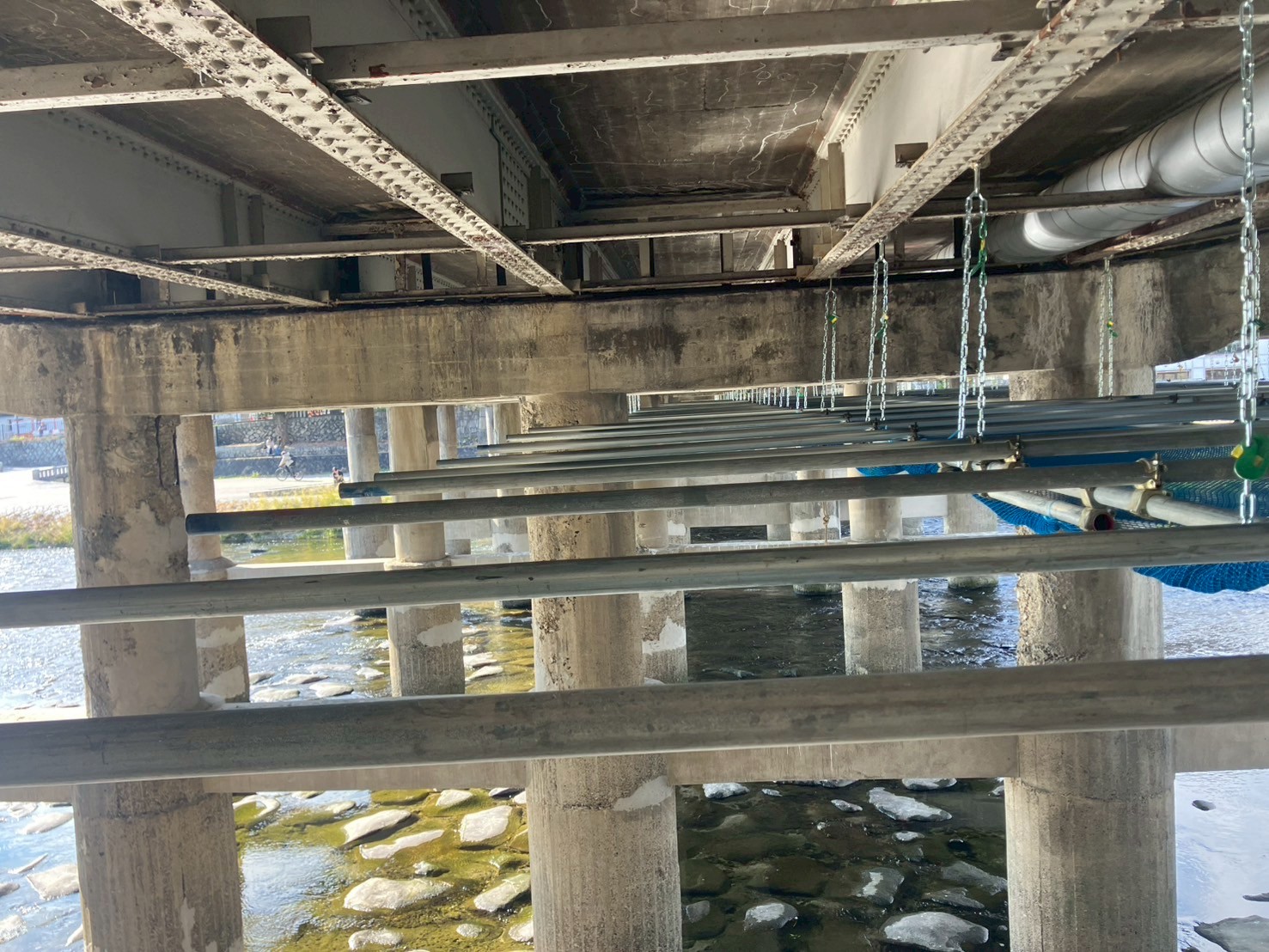

次に垂らしたチェーンに単管をながしていきます。

まずは親を仕込んでいき、次にコロを仕込みます。

現場によって異なりますが三条大橋ではコロのピッチは900ピッチです。

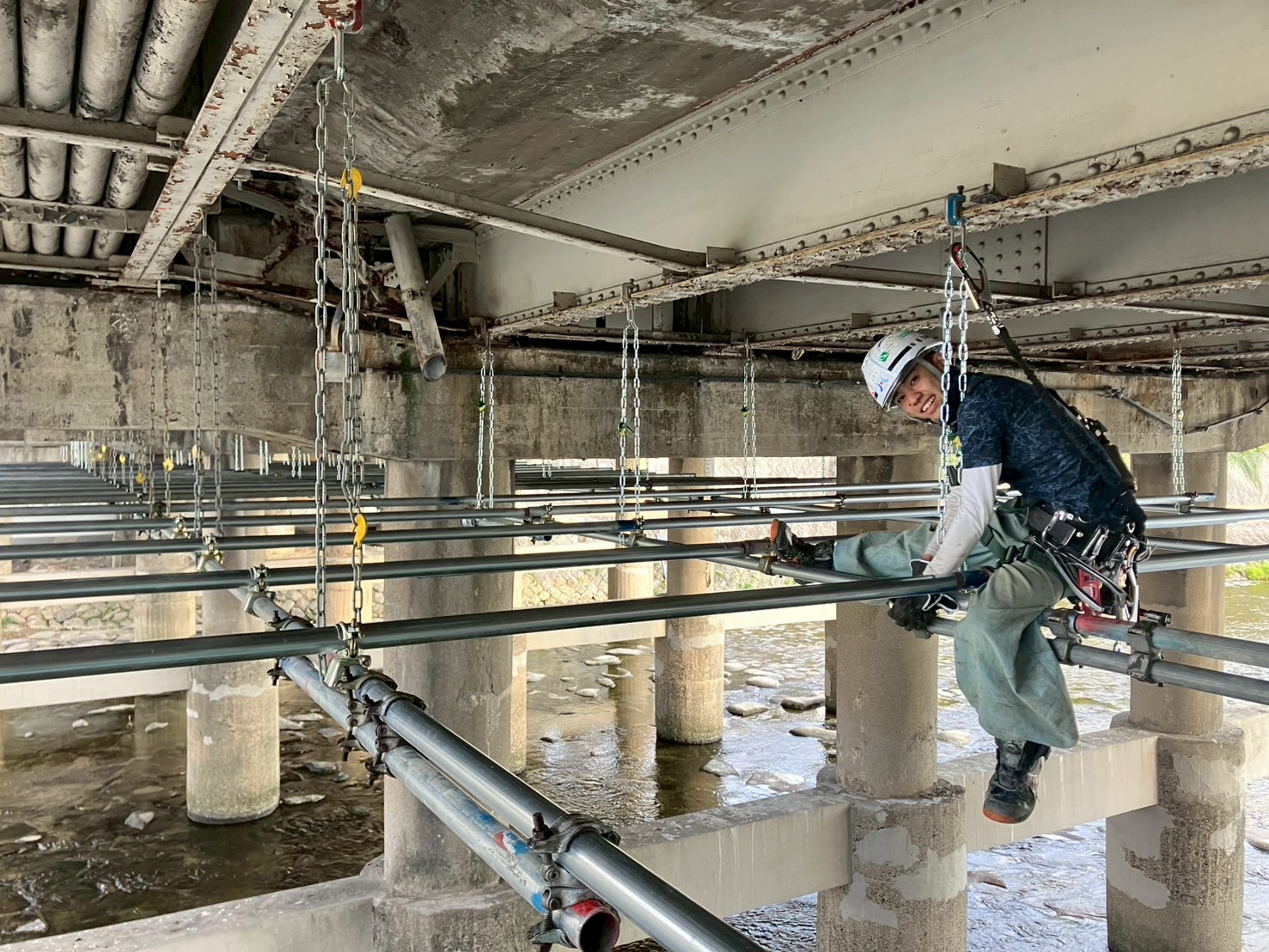

では、写真を御覧ください！！

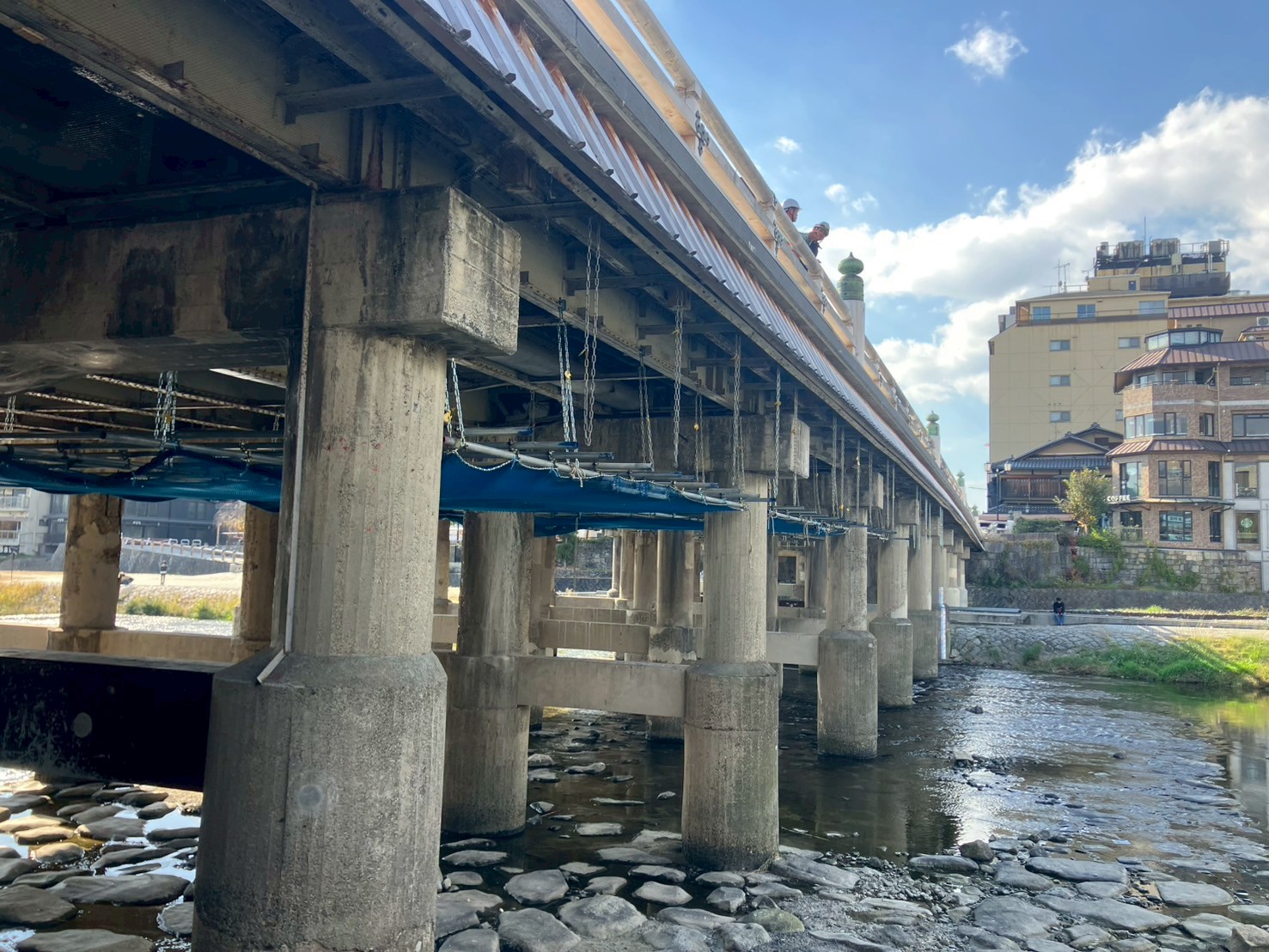

単管等の取り付けが終わると上記の写真見てわかるように

落下防止養生でネットを張っていきます。

この後に作業員が作業出来るように敷板を敷き詰め、隙間があるところはコンパネ養生

更に作業員が歩ける様にアサガオの組み立て手摺の設置

更にコンパネ養生をしていきます。

吊り足場のおおよその流れはこんな感じです。

完成写真も載せたかったのですがあいにく写真を撮り忘れているので

ご相談にお任せします( ´∀｀ )(笑)
